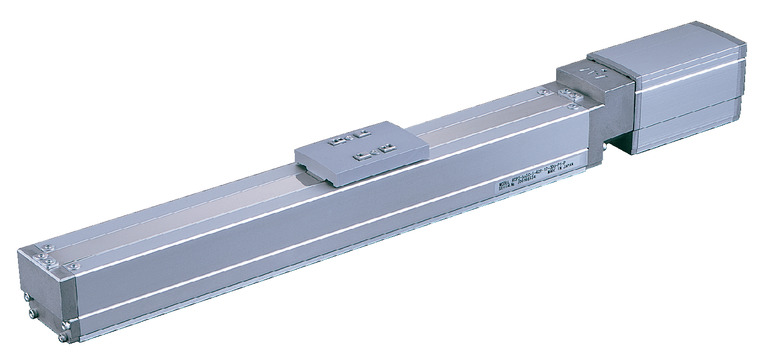

RCA2-SA5C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ
Lead (มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(นิวตัน)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCA2-SA5C-I-20-20-①-②-③-④202020.510.150 - 800
(ทุกๆ 50 มม.)
RCA2-SA5C-I-20-12-①-②-③-④123117
RCA2-SA5C-I-20-6-①-②-③-④661.534
RCA2-SA5C-I-20-3-①-②-③-④39368

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

Stroke
lead		50 - 550
(ทุกๆ 50 มม.)		600
(มม.)		650
(มม.)		700
(มม.)		750
(มม.)		800
(มม.)
201000
＜800＞		910
＜800＞		790690610
12600570490425370330
6300285245210185165
31501401201059080

(หน่วยเป็น มม./วินาที)

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม.แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ (หมายเหตุ 1)±0.02 มม. [±0.03 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมแบบพิเศษ
โมเมนต์ที่ยอมรับได้แบบสถิตMa：10.2N･m　Mb：14.6N･m　Mc：22.4N･m
โมเม้นต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)Ma：5.29N･m　Mb：7.56N･m　Mc：11.6N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 1) ที่ระบุใน [ ] คือกรณี Lead 20

(หมายเหตุ 2) กรณีที่พิกัดอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
ACON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
ASEL-CS2●－●●●－●－－－－●－－－1500
MCON-C/CG8－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
RCON16－－－●●●●－－－●●●－－128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้นความเร็วสูงสุดจะลดต่ำลง เนื่องจากเป็นอันตรายต่อความเร็วรอบหมุนของบอลสกรู โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด"
(2) น้ำหนักขนย้ายเป็นค่าเมื่อทำงานด้วยความเร็วเร่งเท่ากับ 0.3G (Lead 3 และการใช้งานแนวตั้งที่ 0.2G) และเป็นค่าสูงสุด (Upper limit) ของความเร็วเร่ง
(3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(4) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 130 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104
(6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดดูที่หน้า 1-379

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

ST : สโตรค

ME : เมคคานิคัลเอน

SE : สโตรคเอน

*1 ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์ (แบบในตัวเดียวกัน) รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293

*2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400450500550600650700750800
Lไม่มีเบรก272.5322.5372.5422.5472.5522.5572.5622.5672.5722.5772.5822.5872.5922.5972.51022.5
มีเบรก31236241246251256261266271276281286291296210121062
A175.5225.5275.5325.5375.5425.5475.5525.5575.5625.5675.5725.5775.5825.5875.5925.5
B96469646964696469646964696469646
C0112233445566778
D466881010121214141616181820
M96146196246296346396446496546596646696746796846
น้ำหนัก (กก.)มาพร้อมฝาปิด1.21.41.51.61.81.922.22.32.42.62.72.83.03.13.2
ไม่มีฝาปิด1.11.31.41.51.61.71.81.922.12.22.32.42.52.62.7

(หมายเหตุ) หากมีเบรคด้วยน้ำหนัก (มวล) จะเพิ่มขึ้น 0.4 กก.
