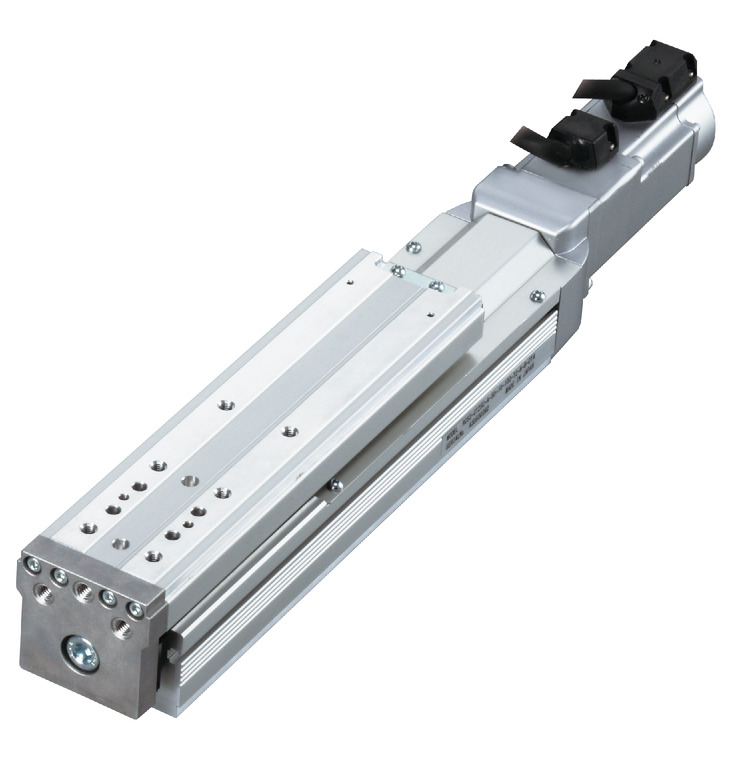

RCS3-CTZ5C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	10
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	1.5
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	833
		พิกัดความเร็วเร่ง-ลด (G) (หมายเหตุ 1)	3.2 (สูงสุดฉับพลันที่ 4.8G)
		ความเร็วเร่ง-ลดสูงสุด (G) (หมายเหตุ 1)	3.2 (สูงสุดฉับพลันที่ 4.8G)
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	1
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	833
		พิกัดความเร็วเร่ง-ลด (G) (หมายเหตุ 1)	3.2 (สูงสุดฉับพลันที่ 4.8G)
		ความเร็วเร่ง-ลดสูงสุด (G) (หมายเหตุ 1)	3.2 (สูงสุดฉับพลันที่ 4.8G)
แรงผลัก		พิกัดแรงผลัก (N)	85
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	1
สโตรค		สโตรคต่ำสุด (มม.)	25
		สโตรคสูงสุด (มม.)	100
		ระยะ Pitch ของสโตรค (มม.)	25

(หมายเหตุ 1) เป็นค่าที่ใช้ B แยกตามประเภทของการเคลื่อนไหวในทิศทางรูปตัว S

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรูแบบรีด φ 8 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：51N･m
	Mb：73N･m
	Mc：112N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：10N･m
	Mb：14N･m
	Mc：17N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน MAX85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	ー
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า / แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 พัลส์ / รอบ
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(ข้อควรระวัง 2) กรณีพิกัดอายุใช้งานมาตรฐาน 5,000 กม., ค่าสัมประสิทธิ์โหลดมาตรฐาน 1.35 อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

ทิศทางโมเม้นต์แบบเทเบิล

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

Stroke lead	25 - 100 (ทุกๆ 25 มม.)
10	833

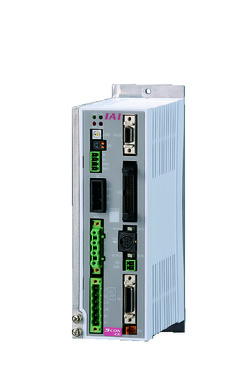

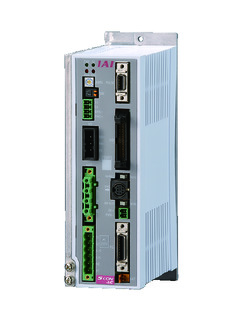

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกน ที่เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
SCON-CAL/CGAL	1	เทียบเท่า AC 100V/200V	●	－	－	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
XSEL-P/Q	6	สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) แอคชูเอเตอร์นี้ไม่สามารถใช้งานได้แบบวางตะแคงตั้งและแบบแขวน โปรดใช้ความระวัง การติดตั้งในแต่ละแบบมีข้อควรระวังต่างกัน รายละเอียดโปรดอ้างอิงที่หน้า 1-361
(2) กรณีนำแอคชูเอเตอร์นี้ไปใช้งาน จะต้องตั้งค่าความเร็วเร่งด้วยการเคลื่อนที่แบบตัวอักษร S และตั้งค่าการควบคุมเพื่อลดการสะเทือน
(3) เกณฑ์ความยาวโหลดที่ยื่นออกมา ต้องไม่เกิน 50 มม. ในทิศทาง Ma-Mb-Mc ความยาวโหลดที่ยื่นออกมาโปรดดูรูปที่หน้า 1-130

กลับหน้าบนสุด

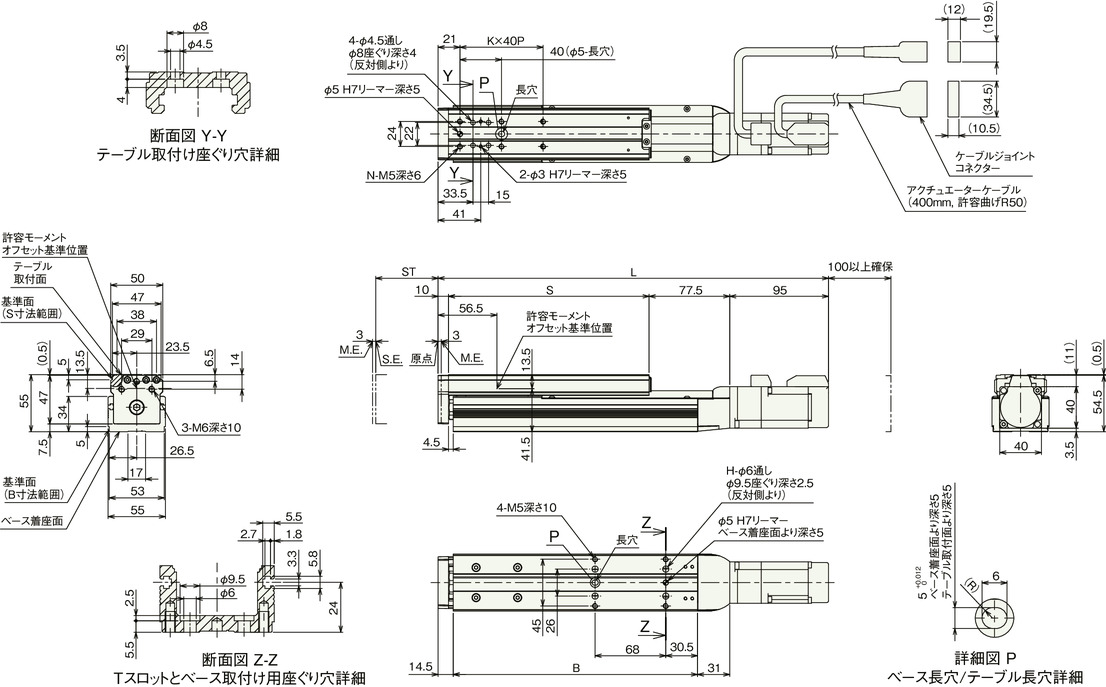

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์ต่อสายเคเบิล

(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ

ขนาดแยกตามสโตรค

สโตรค	25	50	75	100
L	300.5	325.5	350.5	375.5
A	128	153	178	203
B	160	185	210	235
H	0	0	4	4
K	1	1	2	2
N	4	4	6	6
S	118	143	168	193

น้ำหนักแยกตามสโตรค

สโตรค	25	50	75	100
น้ำหนัก (กก.)	1.6	1.8	1.9	2.0
