รองรับความเร็วสูง, น้ำหนักขนย้ายสูง, ความแม่นยำสูง, Long stroke
![](img/lsa_lsas-main.jpg)

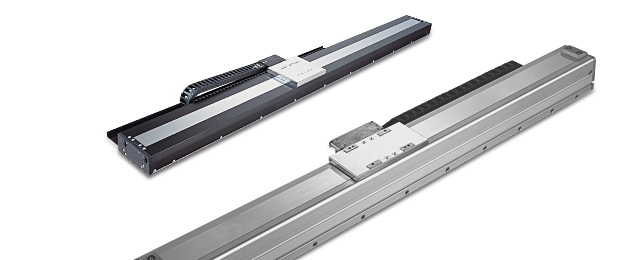

ข้อมูลผลิตภัณฑ์สำหรับ LSA/LSAS ซีรี่ส์
จุดเด่น 1 น้ำหนักขนย้ายสูงสุด 120kg、สามารถขนย้ายขนาดยาวสุดได้ถึง 4.15m
จุดเด่น 2 ความเร่งสูงสุดได้ถึง 3G และความเร็วสูงสุดที่ 2.5m/s ทำให้สามารถลดไซเคิลไทม์ได้อย่างมาก
จุดเด่น 3 มัลติสไลด์เดอร์ พร้อมฟังก์ชั่นซิงโครไนซ์
จุดเด่น 4 มีรายการให้เลือกมากมายตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่
จุดเด่น 5 ประเภท Shaft ซึ่งมีขนาดกะทัดรัดและราคาที่ต่ำ
จุดเด่น 6 ประเภทแรงอัดสูงขนาดใหญ่ซึ่งใช้ได้กับงานที่มีโหลดสูง
จุดเด่น 7 เพิ่มเติมประเภท Pseudo-absolute ในรุ่นขนาดกลาง ทำให้เวลาที่ใช้ในการกลับคืนตำแหน่งเริ่มต้นสั้นลงเป็นอย่างมาก
ฟังก์ชั่นหลักที่สำคัญ

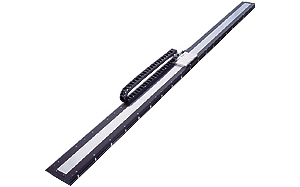

น้ำหนักขนย้ายสูงสุด 120kg、สามารถขนย้ายได้ขนาดเล็กสุด 4.15m
รุ่นขนาดใหญ่ (รุ่น W21) นั้นใช้ขดลวดแบบ High widnding density with Core และ Flat magnet ทำให้สามารถสร้างแรงอัดของค่ากำหนด 400N ด้วยขนาดที่กะทัดรัด
จากเหตุผลนี้ ทำให้การน้ำหนักขนย้ายสูงสุดที่ 120 kg เป็นจริงได้
นอกจากนี้ ยังมีระยะชักยาวสูงสุดถึง 4.15 m ทำให้สามารถขนย้ายแผงวงจร Liquid crystal ขนาดใหญ่ได้
![](img/lsa-01.jpg)

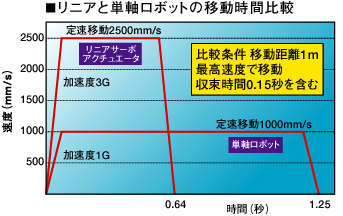

ด้วยความเร่งสูงสุดได้ถึง 3G และความเร็วสูงสุดที่ 2.5m/s ทำให้สามารถลดไซเคิลไทม์ได้อย่างมาก
ด้วยประสิทธิภาพที่สูงของความเร่งสูงสุด 3G และความเร็วสูงสุด 2.5m/s ในกรณีที่ใช้หุ่นยนต์แกนเดี่ยวแบบ Ball screw จะทำให้สามารถลดไซเคิลไทม์ได้อย่างมาก
นอกจากนี้ แม้ว่าระยะชักจะยาว แต่จะไม่มีการตกของความเร็วสูงสุดเนื่องจากความเร็วในการหมุนที่อันตรายเหมือนกับ Ball screw ดังนั้นจึงสามารถขนย้ายด้วยความเร็วสูงได้
![](img/lsa-02.jpg)
มัลติสไลด์เดอร์และฟังก์ชั่นซิงโครไนซ์
รายการของประเภทมัลติสไลด์เดอร์ ซึ่งทำงานด้วยสไลด์เดอร์หลายตัวบนแอคชูเอเตอร์ตัวเดียว
ทำให้ได้ประสิทธิภาพสูงสำหรับการลดพื้นที่และลด Tact time
นอกจากนี้ จากการใช้ XSEL คอนโทรลเลอร์ซึ่งใช้กับฟังก์ชั่นซิงโครไนซ์ได้ดี ทำให้สามารถขนย้ายแผงวงจรกระจกที่มีขนาดใหญ่ หรือขนย้ายด้วยความเร็วสูงในขอบเขตที่กว้างได้
![](img/lsa-03.jpg)

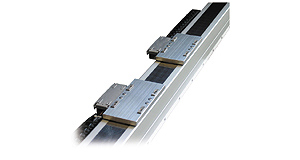

มัลติสไลด์เดอร์
![](img/lsa-04.jpg)

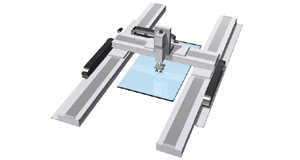

การทำงานแบบซิงโครไนซ์

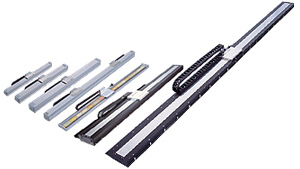

รายการที่หลากหลายตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่
สามารถเลือกรุ่นต่างๆให้เหมาะสมกับการใช้งาน อย่างเช่น รุ่น Shaft ที่มีขนาดเล็กและน้ำหนักเบา, รุ่นขนาดเล็ก ที่มีความกว้างด้านข้างน้อย, รุ่นแบนราบ ที่มีความสูงน้อย, รุ่นขนาดกลาง ที่เหมาะต่อเรื่องโมเมนตัม, รุ่นขนาดใหญ่ที่สามารถขนย้ายน้ำหนักได้สูงสุดถึง 120kg เป็นต้น
![](img/lsa-05.jpg)

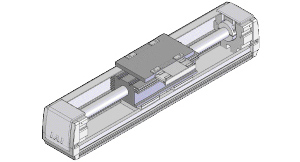

รุ่น Shaft ที่มีขนาดกะทัดรัด และราคาถูก
จากการติดตั้งแม่เหล็กไว้ภายใน Shaft และจัดขดลวดในพันรอบ Shaft ทำให้สามารถใช้สนามแม่เหล็กได้ทุกทิศทาง ดังนั้นแม้จะมีขนาดกะทัดรัดก็สามารถให้แรงอัดที่สูงได้
นอกจากนี้ การที่ใช้แม่เหล็กเพียงจำนวนน้อย ทำให้มีราคาที่ถูกได้
![](img/lsa-06.jpg)

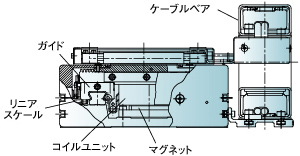

รุ่นขนาดใหญ่แรงอัดสูง สามารถใช้กับงานที่มีโหลดมากๆได้
รุ่นขนาดใหญ่แรงอัดสูงนั้น ได้เลือกใช้โครงสร้างของไกด์เป็นประเภทโรเลอร์ เพื่อให้สามารถใช้กับงานที่มีโหลดสูงถึง 120kg ได้
เมื่อเปรียบเทียบกับไกด์ประเภทบอลแล้ว จะมีการยืดตัว (Elastic deformation) เนื่องจากโหลดที่น้อยกว่า ทำให้มีการเคลื่อนที่ที่เงียบและราบรื่น และทนทานต่อโมเมนตัมที่มากได้
![](img/lsa-07.jpg)
- ※
- ※สเป็คในหน้าเพจนี้จะระบุค่าสูงสุดภายในสเป็คของซีรี่ส์ทั้งหมด ขึ้นอยู่กับข้อเรียกร้องในการผสม อาจมีกรณีที่ค่าไม่สูงเท่ากับค่าสูงสุดที่แสดงอยู่
- ※ข้อมูลโดยละเอียดสามารถดูได้จากแคตตาล็อค(ไฟล์ PDF)
