เปิดตัวซิลินเดอร์เรเดี่ยนป้องกันน้ำในโรโบซิลินเดอร์ RCP4W ซีรี่ส์!!
RCP4W-RA6C/7C
มีประสิทธิภาพการป้องกันฝุ่นป้องกันหยดน้ำในระดับการป้องกัน IP67 จากการมี Guide ติดตั้งภายใน ทำให้มีระยะชักยาวและรองรับเรเดี่ยนโหลดไปยังก้าน Rod
แอคชูเอเตอร์ที่นำไปใช้ได้ในสภาพแวดล้อมที่เลวร้าย เช่น มีฝุ่นฟุ้งกระจายหรือโดนน้ำ
ระดับการป้องกันนั้น ได้ถูกกำหนดไว้ตามมาตรฐาน IEC การป้องกันน้ำรั่วซึมเข้ามา เป็นไปตามที่ระบุด้านล่างนี้
ระดับ | ลักษณะการป้องกัน |
---|---|
IP54 | ไม่ว่าจะโดนพ่นมาจากทิศทางไหน ก็ไม่มีผลกระทบที่ก่อให้เกิดความเสียหายใดๆ |
IP65 | ไม่ว่าจะโดนน้ำพ่นมาจากทิศทางไหน ก็ไม่มีผลกระทบที่ก่อให้เกิดความเสียหายใดๆ |
IP67 | แม้ว่าจะจมในน้ำด้วยเงื่อนไขที่กำหนด น้ำก็ไม่ซึมเข้ามา |
เหมาะที่สุดสำหรับการใช้จับชิ้นงานในจุดที่มีฝุ่นละอองมาก
ซีรี่ส์ | จำนวนเขี้ยว | แบบ | ความกว้าง ตัวเครื่อง (มม.) |
สโตรคอ้า-หุบ (มม.) |
แรงจับยึดสูงสุด (นิวตัน) |
---|---|---|---|---|---|

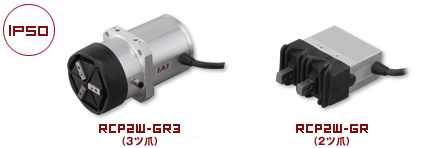

RCP2W | 2 เขี้ยว | GRS | 74 | 10 (ข้างเดียว 5) | 21 (ข้างเดียว 10.5) |
GRM | 79 | 14 (ข้างเดียว 7) | 80 (ข้างเดียว 40) | ||
3 เขี้ยว | GR3SS | 62 | 10 (ข้างเดียว 5) | 22 (ข้างเดียว 7.3) | |
GR3SM | 80 | 14 (ข้างเดียว 7) | 102 (ข้างเดียว 34) |
จากการเพิ่มความทนทานของปะเก็นในส่วนที่รับก้าน และการติดตั้งหม้อลมและการใช้ตัวไล่ลม ทำให้เป็นรุ่นมีก้านที่มีคุณสมบัติด้านการป้องกันน้ำสูง
ซีรี่ส์ | สโตรค สูงสุด |
น้ำหนัก ขนย้ายสูงสุด อื่นๆ |
ความเร็ว สูงสุด |
คอนโทรลเลอร์ ที่รองรับ |
จำนวนจุดที่กำหนดตำแหน่งสูงสุด | จำนวน โปรแกรมที่บันทึก |
|
---|---|---|---|---|---|---|---|
RCP2W- RA4C/ RA6C |
300 mm | 55kg (แนวระนาบ) 26kg (แนวตั้ง) |
450 mm/s |
คอนโทรลเลอร์แบบ กำหนดตำแหน่ง |
PCON | 512 จุด | - |
คอนโทรลเลอร์แบบ โปรแกรม |
PSEL | 1500 จุด | 64 โปรแกรม (2000 สเต็บ) |
ซีรี่ส์ | สโตรค สูงสุด |
น้ำหนัก ขนย้ายสูงสุด อื่นๆ |
ความเร็ว สูงสุด |
คอนโทรลเลอร์ ที่รองรับ |
จำนวนจุดที่กำหนดตำแหน่งสูงสุด | จำนวน โปรแกรมที่บันทึก |
|
---|---|---|---|---|---|---|---|

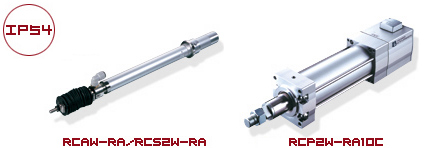

RCAW-RA | 300 mm | 18kg (แนวระนาบ) 6.5kg (แนวตั้ง) |
600 mm/s |
คอนโทรลเลอร์ แบบกำหนดตำแหน่ง |
ACON | 512 จุด | - |
คอนโทรลเลอร์ แบบโปรแกรม |
ASEL | 1500 จุด | 64 โปรแกรม (2000 สเต็บ) |
||||
RCS2W-RA | 300 mm | 18kg (แนวระนาบ) 6.5kg (แนวตั้ง) |
600 mm/s |
คอนโทรลเลอร์ แบบกำหนดตำแหน่ง |
SCON | 512 จุด | - |
คอนโทรลเลอร์ แบบโปรแกรม |
SSEL | 1500 จุด | 64 โปรแกรม (2000 สเต็บ) |
||||
XSEL | 4000 จุด | 64 โปรแกรม (6000 สเต็บ) |
|||||
RCP2W-RA10C | 300 mm | 18kg (แนวระนาบ) 6.5kg (แนวตั้ง) |
250 mm/s |
สำหรับคอนโทรลเลอร์ที่ไว้ใช้กับรุ่น RCP2W-RA10C กรุณาติดต่อทางบริษัท |
|||
6000N แรงกดค้างสูงสุด |
ติดตั้ง Ball screw ไว้ภายในเพลา แล้วต่อเข้ากับ Magnet ทำให้แยกภายนอกและภายในออกจากกันอย่างเด็ดขาด
ซีรี่ส์ | สโตรค สูงสุด |
น้ำหนัก ขนย้ายสูงสุด อื่นๆ |
ความเร็วสูงสุด | คอนโทรลเลอร์ ที่รองรับ |
จำนวนจุดที่กำหนด ตำแหน่งสูงสุด |
จำนวน โปรแกรมที่บันทึก |
|
---|---|---|---|---|---|---|---|
RCP2W-SA | 600mm | 35kg (แนวระนาบ) | 180 mm/s | สำหรับคอนโทรลเลอร์ที่ไว้ใช้กับรุ่น RCP2W-SA16C กรุณาติดต่อทางบริษัท |
ซีรี่ส์ | สโตรค สูงสุด |
น้ำหนัก ขนย้ายสูงสุด อื่นๆ |
ความเร็ว สูงสุด |
คอนโทรลเลอร์ ที่รองรับ |
จำนวนจุดที่กำหนดตำแหน่งสูงสุด | จำนวน โปรแกรมที่บันทึก |
---|---|---|---|---|---|---|
RCP4W- SA5C/ SA6C/ SA7C |
700 mm | 20Kg (รองรับน้ำหนักทั้งสองข้าง, แนวระนาบ) |
530 mm/s |
PCON-CA | 512 จุด | - |
จากการเพิ่มโครงสร้างปะเก็นในส่วนเคลื่อนที่เป็น 2 ชั้น ทำให้คุณสมบัติการป้องกันหยดน้ำเพิ่มขึ้น
ซีรี่ส์ | สโตรค สูงสุด |
น้ำหนัก ขนย้ายสูงสุด อื่นๆ |
ความเร็ว สูงสุด |
คอนโทรลเลอร์ ที่รองรับ |
จำนวนจุดที่กำหนดตำแหน่งสูงสุด | จำนวน โปรแกรมที่บันทึก |
|
---|---|---|---|---|---|---|---|
ISWA/ISPWA-S/M/L | 1000mm | 70kg (แนวระนาบ) |
1000 mm/s |
คอนโทรลเลอร์ แบบโปรแกรม |
XSEL | 4000 จุด | 64 โปรแกรม (6000 สเต็บ) |
หุ่นยนต์แบบสกาล่า (หุ่นยนต์แบบหลายแกนในแนวระนาบ) IX ซีรี่ส์นั้น ได้มีการทบทวนปรับปรุงชิ้นส่วนจาก IH ซีรี่ส์ที่เป็นรุ่นเดิม แล้วทำการออกแบบใหม่เพื่อให้มีคุณสมบัติทั้งด้านความเร็วสูง, น้ำหนักขนย้าย, ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ พัฒนาจนอยู่ในระดับ Top class
นอกจากนี้ ยังล้ำหน้าบริษัทอื่นในเรื่องการใช้งานที่ง่าย, ความหลากหลาย, Cost performance
ซีรี่ส์ | สโตรค สูงสุด |
น้ำหนัก ขนย้ายสูงสุด อื่นๆ |
ความเร็ว สูงสุด |
คอนโทรลเลอร์ ที่รองรับ |
จำนวนจุดที่กำหนดตำแหน่งสูงสุด | จำนวน โปรแกรมที่บันทึก |
|
---|---|---|---|---|---|---|---|
IX-NNW | ความยาวแขน 250mm~800mm |
5kg (ค่ากำหนด) 20kg (สูงสุด) |
7121 mm/s (ความเร็วสัมพัทธ์สูงสุด) |
คอนโทรลเลอร์ แบบโปรแกรม |
XSEL สำหรับ ใช้กับแบบสกาล่า |
4000 จุด | 64 โปรแกรม (6000 สเต็บ) |
