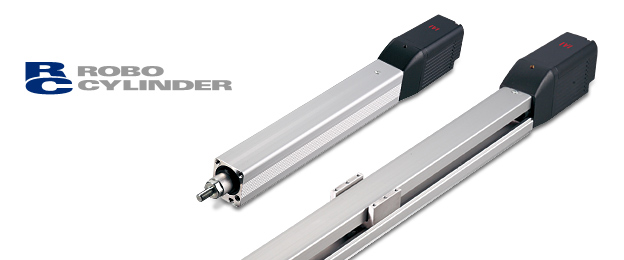

ซิลินเดอร์ขับเคลื่อนด้วยไฟฟ้าแบบใหม่ซึ่งช่างเทคนิคทางเครื่องจักรสามารถสั่งทำงาน, ปรับตั้งได้
ERC3 ซีรี่ส์ได้ติดตั้งคอนโทรลเลอร์ไว้ภายใน ทำให้การประกอบ การเดินสายไฟ การปรับตั้งทำได้อย่างง่ายดายยิ่งขึ้น
ข้อมูลผลิตภัณฑ์สำหรับ ERC3 ซีรี่ส์
จุดเด่น 1 พื้นที่สำหรับติดตั้งคอนโทรลเลอร์ไม่มีความจำเป็นอีกต่อไป, ทำให้สามารถลดขนาดของตู้ควบคุมลงได้
เมื่อทำให้ตู้ควบคุมมีขนาดเล็กลงแล้ว ทำให้สามารถใช้พื้นที่ได้อย่างมีประสิทธิภาพ
จุดเด่น 2 น้ำหนักขนย้ายเพิ่มขึ้น1.5 เท่า, ความเร็วสูงสุดเพิ่มขึ้น 1.5 เท่า เมื่อเทียบกับรุ่นเดิม
จุดเด่น 3 เพิ่มมาตรฐานความยาวระยะชักสูงสุด
เครื่องรุ่นเดิม 600mm ⇒ ERC3 ซีรี่ส์ 800mm
※ยาวเพิ่มขึ้น 30%
จุดเด่น 4 เนื่องจากติดตั้งคอนโทรลเลอร์ไว้ภายใน ดังนั้นจึงสามารถทีชชิ่งที่บริเวณใกล้ๆกับแอคชูเอเตอร์ได้
ฟังก์ชั่นหลักที่สำคัญ
รองรับการเชื่อมต่อ3แบบดังนี้ 「วิธีแบบอดีต」「วิธี PIO Conversion」「วิธี Quick teach」

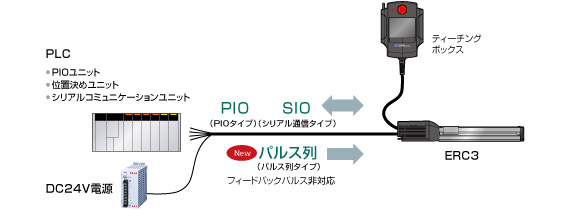

วิธีแบบอดีต
สามารถเชื่อมต่อกับอุปกรณ์ในระดับสูงขึ้นอย่าง PLC เป็นต้น ตามวิธีที่ระบุต่อไปนี้ จำนวนจุดที่กำหนดตำแหน่งสูงสุด 16 จุด
- 1. เหมือนกับ ERC2 ในอดีต, สามารถควบคุมจากอุปกรณ์ในระดับสูงขึ้นอย่าง PLC โดยใช้ PIO/SIO โดยตรงเลย
- 2. สามารถควบคุมแบบ Pulse train โดยใช้วิธี Line driver

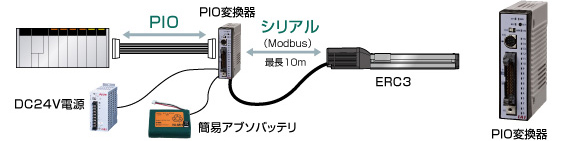

วิธี PIO Conversion
จากการเชื่อมต่อกับอุปกรณ์ PIO Conversion, ทำให้คอนโทรลเลอร์ฟังก์ชั่นของ ERC3 ซีรี่ส์นั้น ยกระดับขึ้นมา
- 1. จำนวนจุดสูงสุดในการกำหนดตำแหน่งจาก 16 จุดเพิ่มขึ้นเป็น 512 จุด
- 2. สามารถทำให้ ERC3 Encoder เป็นแบบ Absolute อย่างง่ายได้ ดังนั้นจึงไม่จำเป็นต้องดำเนินการกลับคืนตำแหน่งเริ่มต้น
- 3. สามารถเลือกอุปกรณ์สำหรับตัดกำลังขับเคลื่อนได้ระหว่าง แบบรีเลย์ภายใน(CV)/แบบติดตั้งภายนอก(CVG)
- 4. สามารถใช้งานฟังก์ชั่นปฏิทินได้ สามารถตรวจสอบเวลาที่มี Error เกิดขึ้น ซึ่งสะดวกต่อการวิเคราะห์ Alarm
- 5. มีการติดตั้งสวิทซ์ปลดเบรกของ ERC3
- 6. ด้วย LED แสดงสถานะที่ติดตั้งไว้บนหน้าจอของอุปกรณ์ PIO Conversion, ทำให้สามารถตรวจสอบสถานะต่างๆของ ERC3 ได้

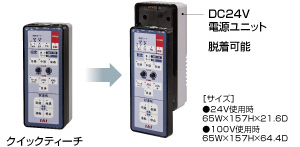

วิธี Quick teach
จากการเชื่อมต่อด้วยวิธี Quick teach, แม้ว่าจะไม่มีไฟเลี้ยงหรือสัญญาณจาก PLC มายัง ERC3, ก็ยังสามารถทดลองเดินเครื่องอย่างง่ายๆได้โดยใช้งานปุ่มกดหรือปุ่มหมุนบนแผงควบคุม
- 1. สามารถส่งไฟเลี้ยงจาก Quick teach ได้
- 2. สามารถเปลี่ยนแปลงความเร่ง, เปลี่ยนแปลงความเร่ง, เปลี่ยนแปลงตำแหน่งได้
- 3. ไฟเลี้ยงนั้นรองรับแบบ DC24V-AC100/200V
ขอแนะนำรุ่นหลักๆของ ERC3 ซีรี่ส์
รุ่นที่ติดตั้งพัลซ์มอเตอร์ / ติดตั้งคอนโทรลเลอร์ไว้ในตัว
