หุ่นยนต์แกนฉาก

หุ่นยนต์ที่สามารถเคลื่อนที่แบบ 2 มิติและ 3 มิติได้ โดยนำแอคชูเอเตอร์แกนเดี่ยวมาประกอบเข้าด้วยกัน

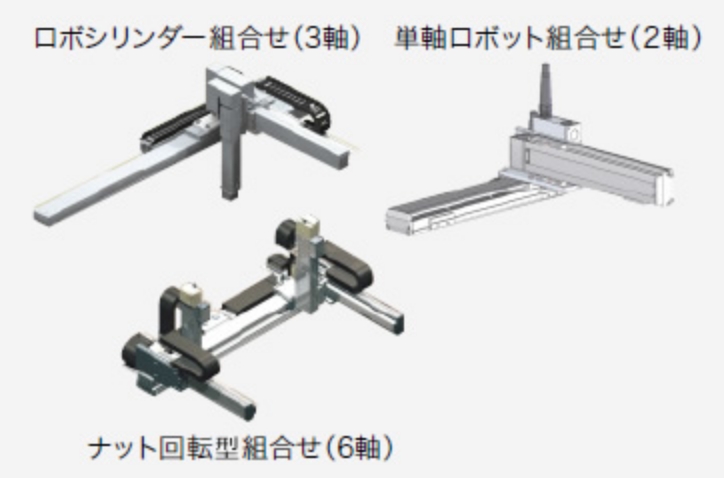

จุดเด่น
หุ่นยนต์แกนฉาก
  • รองรับการประกอบร่วมกันได้อย่างหลากหลายตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่
  • ใช้งานง่ายและหลากหลายรูปแบบ
  • หุ่นยนต์ที่มาพร้อมตัวยึดและเก็บสายไฟไว้อย่างเรียบร้อย

รายการผลิตภัณฑ์หุ่นยนต์แกนฉาก

รายการซีรีส์ IK (2-4 แกน)

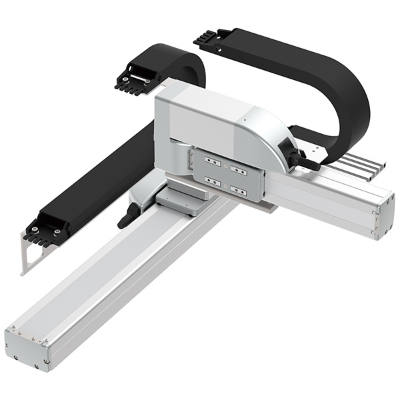

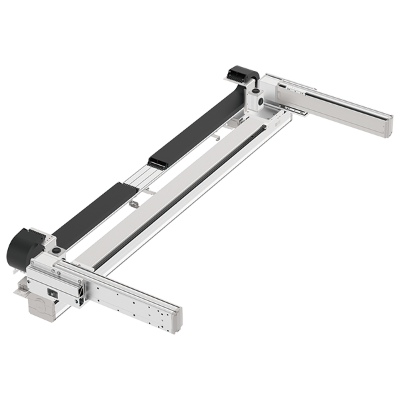

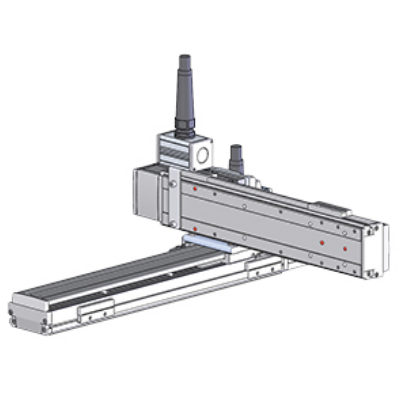

IK2 (ชุดประกอบ 2 แกน)

ขับเคลื่อนด้วยไฟฟ้า 24V

ราคาประหยัด

  • ■ระยะการทำงานสูงสุด: 1100×500 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 17 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 800 มม./วินาที

สามารถเลือกใช้เป็นชุดประกอบแกน XY หรือ YZ ได้ตามการใช้งาน

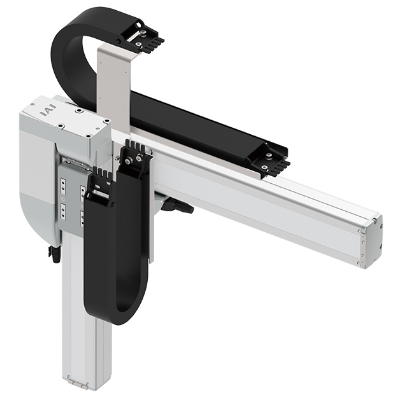

IK2 (ชุดประกอบ 2 แกน)

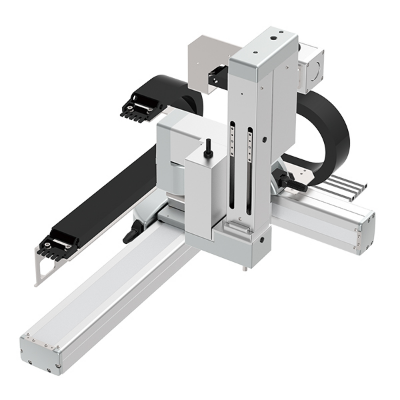

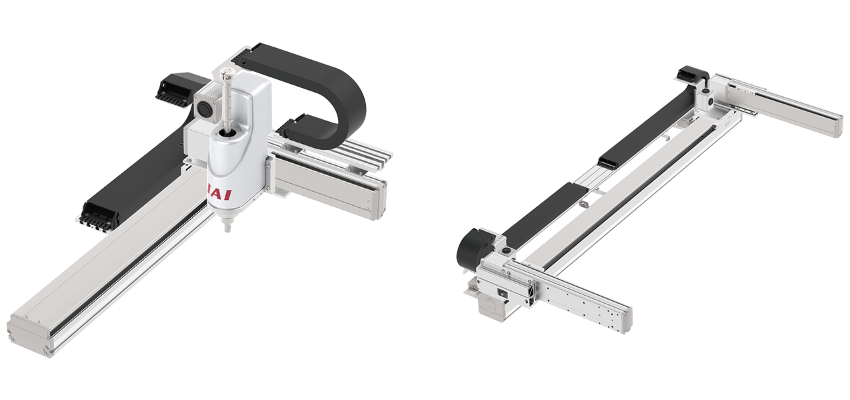

IK3 (ชุดประกอบ 3 แกน)

ขับเคลื่อนด้วยไฟฟ้า 24V

ราคาประหยัด

  • ■ระยะการทำงานสูงสุด: 1100×500×300 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 6 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 420 มม./วินาที

ยูนิตที่มีการติดตั้งแกน Z บนแกน XY สามารถเลือกแกน Z ได้ 2 แบบ คือ แบบสไลเดอร์และแบบเทเบิล

IK3 (ชุดประกอบ 3 แกน)

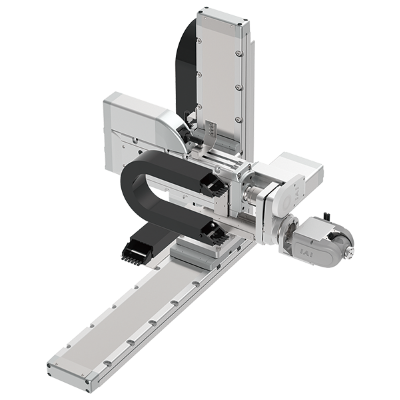

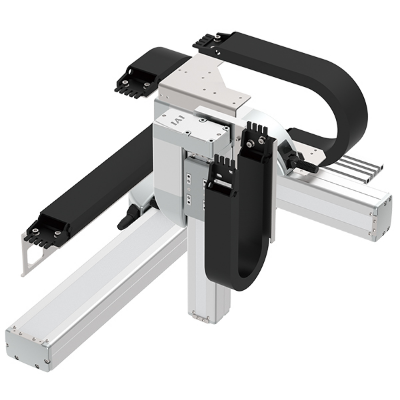

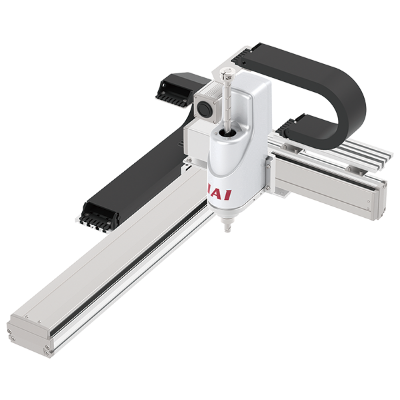

IK4 (ชุดประกอบ 4 แกน)

ขับเคลื่อนด้วยไฟฟ้า 24V

ราคาประหยัด

  • ■ระยะการทำงานสูงสุด: 1100×400×150 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 17 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 800 มม./วินาที

ยูนิตที่ติดตั้ง ZR ยูนิต ซึ่งประกอบด้วยแกนแนวตั้งและแกนหมุนในแกนเดียวกันบนแกน XY

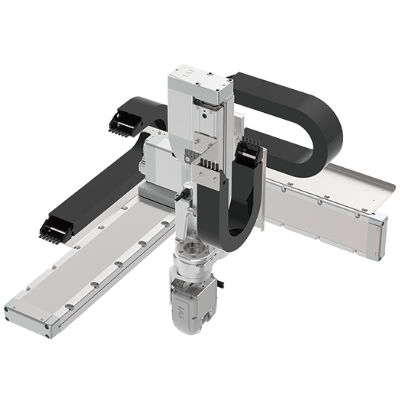

IK4 (ชุดประกอบ 4 แกน)
รายการซีรีส์ ICSB/ICSA (2-6 แกน)

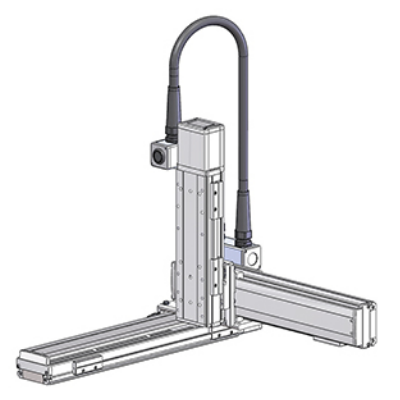

ICSB2/ICSA2 (ชุดประกอบ 2 แกน)

ขับเคลื่อนด้วยไฟฟ้า 100/200V

รับน้ำหนักได้มาก

ความทนทานสูง

  • ■ระยะการทำงานสูงสุด: 2500×1200 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 90 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 2500 มม./วินาที

สามารถเลือกแกนได้หลากหลายประเภท เช่น ชุดประกอบแกน XY, XZ, YZ หรือแบบแกนฉากได้

IK2 (ชุดประกอบ 2 แกน)

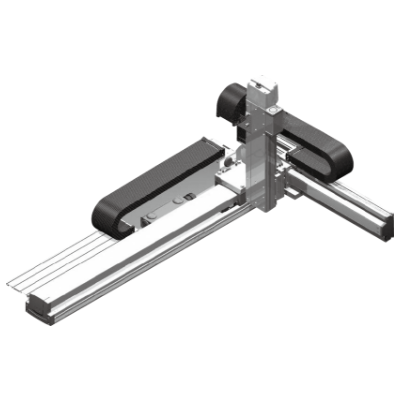

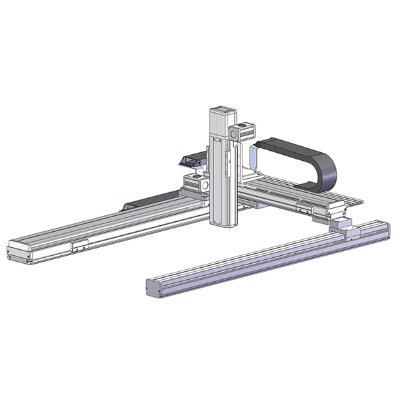

ICSB3/ICSPA3 (ชุดประกอบ 3 แกน)

ขับเคลื่อนด้วยไฟฟ้า 100/200V

รับน้ำหนักได้มาก

ความทนทานสูง

  • ■ระยะการทำงานสูงสุด: 2500×1200×600 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 36.4 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 2500 มม./วินาที

สามารถเลือกประเภทที่ติดตั้งแกน Z บนแกน XY, ติดตั้งแกน Y บนแกน XZ หรือแกนฉากได้ด้วยเช่นกัน

ICSB3/ICSPA3 (ชุดประกอบ 3 แกน)

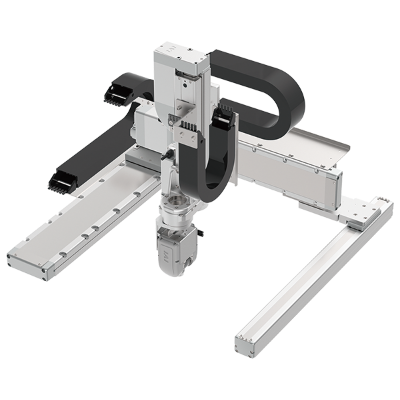

ICSB4/ICSA4 (ชุดประกอบ 4 แกน)

ขับเคลื่อนด้วยไฟฟ้า 100/200V

รับน้ำหนักได้มาก

ความทนทานสูง

  • ■ระยะการทำงานสูงสุด: 1300×700×200 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 45 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 2500 มม./วินาที

การใช้งานชุดประกอบ XYZΘ หรือแกนฐานแบบมัลติสไลเดอร์ช่วยประหยัดพื้นที่ทำให้สามารถติดตั้งชุดประกอบ XY ได้ 2 ชุด

ICSB4/ICSA4 (ชุดประกอบ 4 แกน)

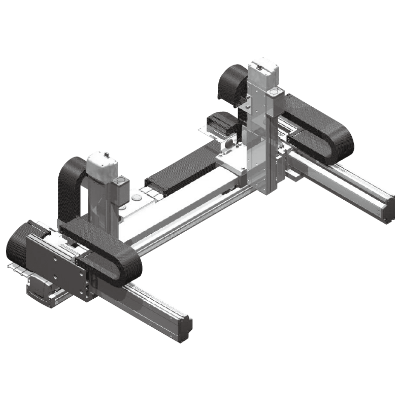

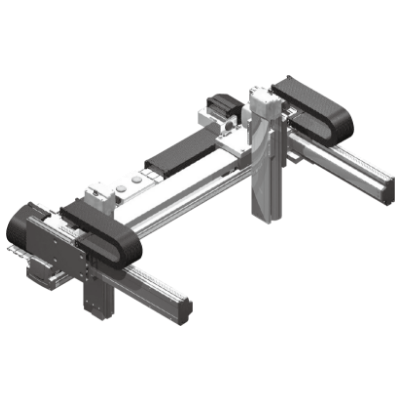

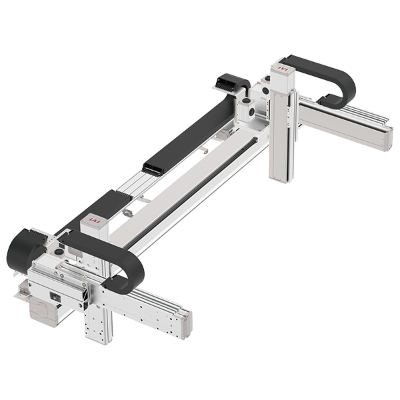

ICSB6/ICSPA6 (ชุดประกอบ 6 แกน)

ขับเคลื่อนด้วยไฟฟ้า 100/200V

รับน้ำหนักได้มาก

ความทนทานสูง

  • ■ระยะการทำงานสูงสุด: 2700×700×500 มม.
  • ■น้ำหนักที่รับได้สูงสุด: 20 กก.
  • ■ความเร็วสูงสุดของแกนฐาน: 2500 มม./วินาที

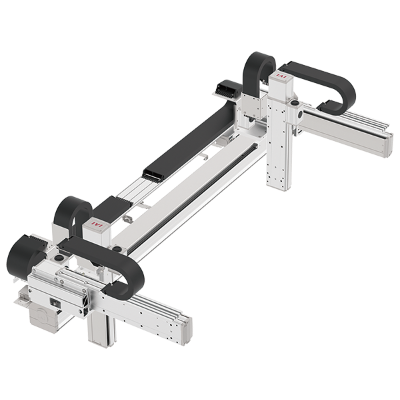

แบบที่ติดตั้งแกน YZ ทั้งสองด้านของมัลติสไลเดอร์แกน X ช่วยประหยัดพื้นที่ในการติดตั้งแกน XYZ จำนวน 2 ชุด

ICSB6/ICSPA6 (ชุดประกอบ 6 แกน)

รายการผลิตภัณฑ์หุ่นยนต์แกนฉาก

รายการซีรีส์ IK (2-4 แกน)
รายการ ICSB2/ICSA2 (ชุดประกอบ 2 แกน)

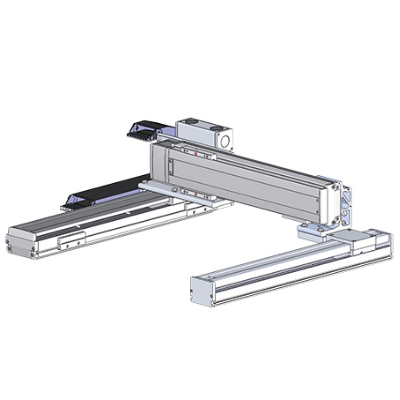

ICSB2
(ชุดประกอบ X-Y 2 แกน
พร้อมการยึดสไลเดอร์ที่แกน Y)

ICSB2 (ชุดประกอบ X-Y 2 แกน พร้อมการยึดสไลเดอร์ที่แกน Y)

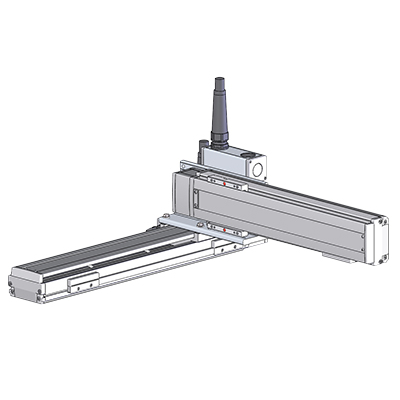

ICSB2
(ชุดประกอบ X-Y แกนฉาก
แนวนอน 2 แกน)

ICSB2 ชุดประกอบ X-Y แกนฉากแนวนอน 2 แกน

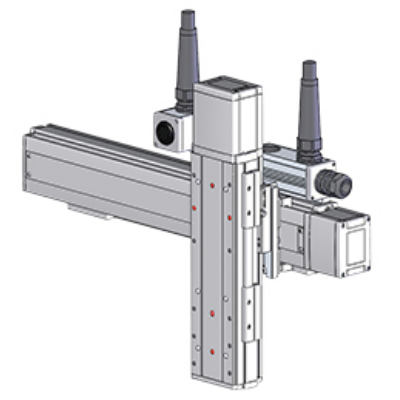

ICSB2

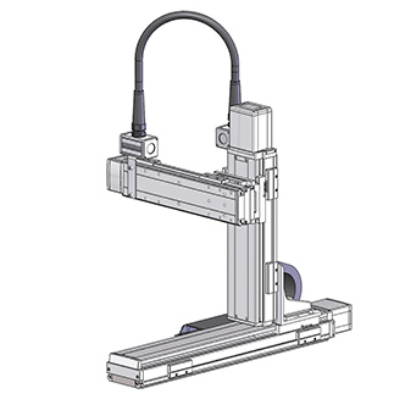

(ชุดประกอบ Y-Z 2 แกน
พร้อมการยึดฐานที่แกน Z)

ICSB2 (ชุดประกอบ Y-Z 2 แกน พร้อมการยึดฐานที่แกน Z)

ICSB2
(ชุดประกอบ Y-Z 2 แกน
พร้อมการยึดสไลเดอร์ที่แกน Z)

ICSB2 (ชุดประกอบ Y-Z 2 แกน พร้อมการยึดสไลเดอร์ที่แกน Z)
รายการ ICSB3/ICSPA3 (ชุดประกอบ 3 แกน)

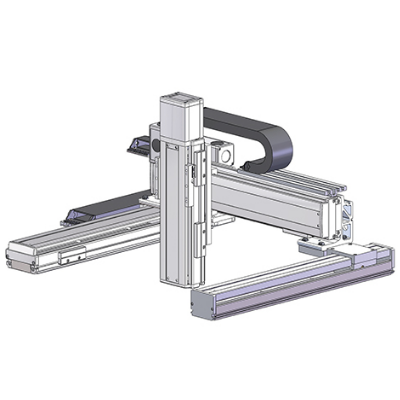

ICSB3
(ชุดประกอบ X-Y-Z แกนฉาก
แนวนอน 3 แกน
พร้อมการยึดฐานที่แกน Z)

ICSB3 (ชุดประกอบ X-Y-Z แกนฉากแนวนอน 3 แกน พร้อมการยึดฐานที่แกน Z)

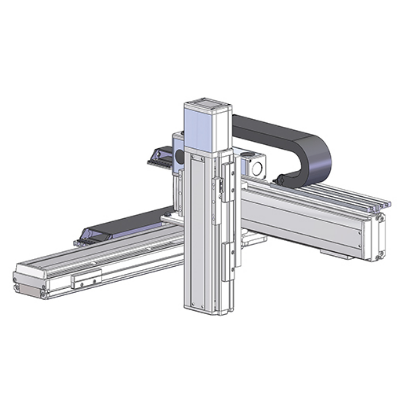

ICSB3
(ชุดประกอบ X-Y-Z แกนฉาก
แนวนอน 3 แกน
พร้อมการยึดสไลเดอร์ที่แกน Z)

ICSB3 (ชุดประกอบ X-Y-Z แกนฉากแนวนอน 3 แกน พร้อมการยึดสไลเดอร์ที่แกน Z)

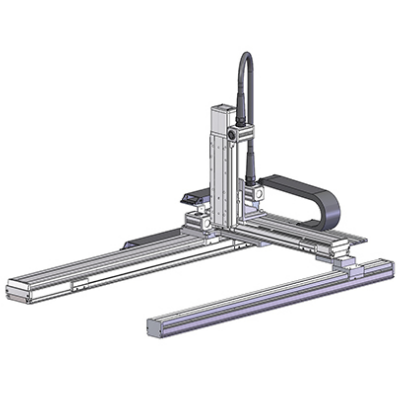

ICSB3
(ชุดประกอบ X-Z-Y 3 แกน)

ICSB3 (ชุดประกอบ X-Z-Y 3 แกน)

ICSPA3 (ซีรีส์เก่า)
(ชุดประกอบ X-Y-Z 3 แกน
พร้อมการยึดฐานที่แกน Z)

ICSPA3 (ซีรีส์เก่า)(ชุดประกอบ X-Y-Z 3 แกน พร้อมการยึดฐานที่แกน Z)

ICSPA3 (ซีรีส์เก่า)
(ชุดประกอบ X-Y-Z 3 แกน
พร้อมการยึดสไลเดอร์ที่แกน Z)

ICSPA3 (ซีรีส์เก่า)(ชุดประกอบ X-Y-Z 3 แกน พร้อมการยึดสไลเดอร์ที่แกน Z)
รายการ ICSB4/ICSA4 (ชุดประกอบ 4 แกน)

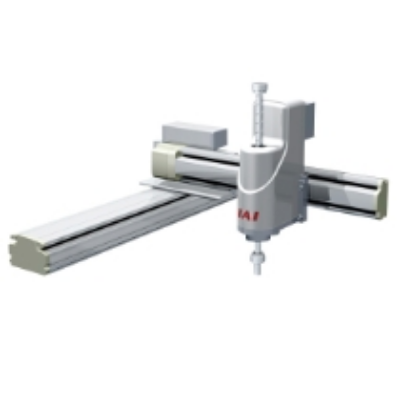

ICSB4
(ชุดประกอบ X-Y-Z-R 4 แกน)

ICSB4 (ชุดประกอบ X-Y-Z-R 4 แกน)

ICSB4
(ชุดประกอบ X-Y-X-Y 4 แกน)

ICSB4 (ชุดประกอบ X-Y-Z-R 4 แกน)

ICSA4 (ซีรีส์เก่า)
(ชุดประกอบ X-Y-Z-R 4 แกน)

ICSA4 (ซีรีส์เก่า)(ชุดประกอบ X-Y-Z-R 4 แกน)

ICSPA4 (ซีรีส์เก่า)
(ชุดประกอบ X-Y-X-Y 4 แกน)

ICSPA4 (ซีรีส์เก่า)(ชุดประกอบ X-Y-X-Y 4 แกน)
รายการ ICSB6/ICSA6 (ชุดประกอบ 6 แกน)

ICSB6
(ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน
พร้อมการยึดฐานที่แกน Z)

ICSB6 (ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน พร้อมการยึดฐานที่แกน Z)

ICSB6
(ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน
พร้อมการยึดสไลเดอร์ที่แกน Z)

ICSB6 (ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน พร้อมการยึดสไลเดอร์ที่แกน Z)

ICSPA6 (ซีรีส์เก่า)
ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน
พร้อมการยึดฐานที่แกน Z

ICSPA6 (ซีรีส์เก่า)(ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน พร้อมการยึดฐานที่แกน Z)

ICSPA6 (ซีรีส์เก่า)
ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน
พร้อมการยึดสไลเดอร์ที่แกน Z

ICSPA6 (ซีรีส์เก่า)(ชุดประกอบ X-Y-Z-X-Y-Z 6 แกน พร้อมการยึดสไลเดอร์ที่แกน Z)
รายการซีรีส์ CRS (6 แกน)

แบบติดตั้งด้านเดียว

แบบติดตั้งด้านเดียว

แบบแกนฉาก

แบบแกนฉาก

เข้าใกล้ในทิศทางด้านข้าง

เข้าใกล้ในทิศทางด้านข้าง

เข้าใกล้ในทิศทางลงล่าง

เข้าใกล้ในทิศทางลงล่าง
